一、產品概述
2SK系列兩級水環真空泵相當于2臺SK系列水環真空泵串聯使用。
因SK系列水環真空泵只能達到-700mmHg的極限真空度，為達到較高真空及高真空下的較大抽氣速率，20世紀80年代國內開發了2SK系列真空泵。
隨著 2BV及2BE1系列新一代節能型產品的出現，2SK系列將逐漸被取代。
2SK－P1系列兩級水環真空泵－大氣噴射泵機組主要工作在絕壓10~50mmHg下，但其在高真空區效率較低，如需長期運行可選用 羅茨水環真空機組，如此可獲得高真空區抽氣最佳效率。
主要特點：
- 比較SK系列單級水環真空泵而言，具有真空度高、在高真空區抽速大等特點
- 相同抽速率下，軸功率明顯高于2BV、2BE1系列
- 因結構為雙葉輪結構，制造、維修較為復雜，易損件較多。
二、產品性能參數
|
型號 |
抽氣量
(米3/分) |
極限真空度
(MPa)
(毫米汞柱) |
功率
(千瓦) |
泵轉速
(轉/分) |
供水量
(L/min) |
口徑
(mm) |
泵重
(含電機)
(Kg) |
建議替代
產品型號 |
|
最大 |
吸入壓力為
-0.093MPa時
(-700mmHg) |
進 |
出 |
|
2SK-1.5 |
1.5 |
0.9 |
-0.098
(-735) |
4 |
1440 |
10-15 |
40 |
40 |
200 |
2BV5110 |
|
2SK-3 |
3 |
2 |
7.5 |
1440 |
15-20 |
40 |
40 |
260 |
2BV5111 |
|
2SK-6 |
6 |
4 |
15 |
1460 |
25-35 |
50 |
50 |
460 |
2BV5131 |
|
2SK-12 |
12 |
8 |
22 |
970 |
40-50 |
100 |
100 |
850 |
2BE1 202 |
|
2SK-20 |
20 |
14 |
45 |
740 |
60-80 |
125 |
125 |
1550 |
2BE1 252-660 |
|
2SK-30 |
30 |
20 |
55 |
741 |
60-80 |
125 |
125 |
1800 |
|
2SK-P1系列兩級水環真空泵－大氣噴射泵機組功率與2SK系列相同，極限真空度為-750mmHg，抽氣速率見性能曲線（左段）。
注：1、表中所列性能指標及性能曲線指下列規定條件下的性能指標：
① 大氣壓力為0.1013MPa（760mmHg）
② 進水溫度15℃
③ 吸入空氣溫度20℃
④空氣相對溫度70%
2、供水量為吸入壓力－0.05MPa（－400mmHg）時的數值，極限真空時可大于此值。
3、性能允差±10%

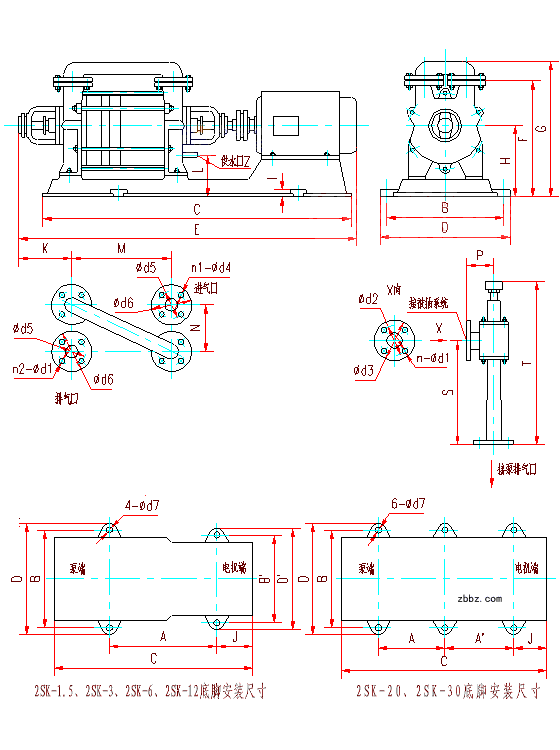

三、產品安裝尺寸圖
|
|
A |
A’ |
B |
B’ |
C |
D |
D’ |
E |
F |
G |
H |
I |
J |
K |
L |
|
2SK-1.5 |
605 |
/ |
360 |
360 |
950 |
410 |
410 |
1150 |
422 |
485 |
270 |
30 |
125 |
214 |
162 |
|
2SK-3 |
710 |
/ |
400 |
400 |
1136 |
460 |
460 |
1346 |
417 |
491 |
265 |
35 |
159 |
214 |
157 |
|
2SK-6 |
863 |
/ |
420 |
420 |
1391 |
470 |
470 |
1623 |
500 |
608 |
315 |
30 |
218 |
234 |
183 |
|
2SK-12 |
1038 |
/ |
520 |
460 |
1642 |
580 |
520 |
1965 |
615 |
750 |
375 |
30 |
216 |
246 |
183 |
|
2SK-20 |
700 |
700 |
690 |
/ |
1972 |
750 |
/ |
2306 |
840 |
1004 |
500 |
30 |
306 |
283 |
225 |
|
2SK-30 |
810 |
750 |
720 |
/ |
2215 |
780 |
/ |
2715 |
840 |
1004 |
500 |
30 |
344 |
283 |
225 |
|
代號 |
M |
N |
P |
S |
T |
Z |
n1 |
n2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
|
2SK-1.5 |
264 |
162 |
99 |
180 |
360 |
G1/2" |
4 |
4 |
14 |
92 |
120 |
18 |
110 |
150 |
14 |
|
2SK-3 |
344 |
162 |
99 |
357 |
570 |
G1/2" |
4 |
4 |
18 |
120 |
152 |
18 |
110 |
150 |
14 |
|
2SK-6 |
429 |
210 |
99 |
515 |
734 |
G1/2" |
4 |
4 |
18 |
120 |
152 |
18 |
125 |
160 |
18 |
|
2SK-12 |
599 |
280 |
120 |
565 |
800 |
G1/2" |
6 |
6 |
14 |
150 |
180 |
14 |
170 |
200 |
27 |
|
2SK-20 |
619 |
350 |
180 |
774 |
1022 |
G3/4" |
8 |
8 |
18 |
200 |
235 |
18 |
200 |
235 |
27 |
|
2Sk-30 |
749 |
350 |
180 |
1016 |
1264 |
G3/4" |
8 |
8 |
18 |
200 |
235 |
18 |
200 |
235 |
27 |

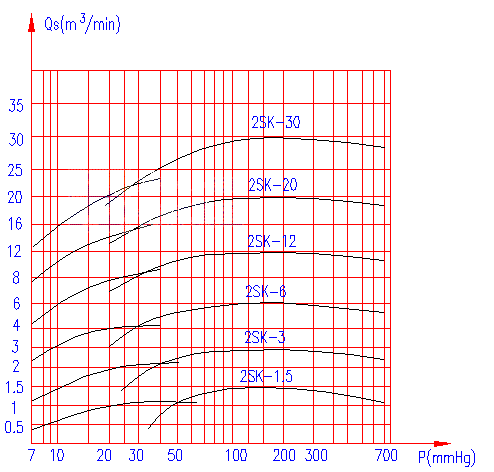

兩級水環真空泵一級大氣泵抽速曲線
該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10%，圖中左側為配用大氣噴射器的性能曲線。 |
